PCB For Panasonic NR-BW414 Fridge

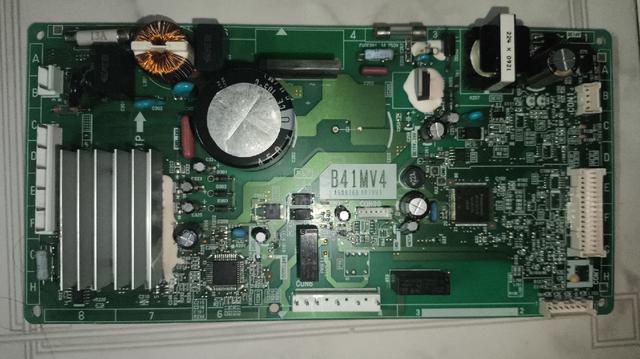

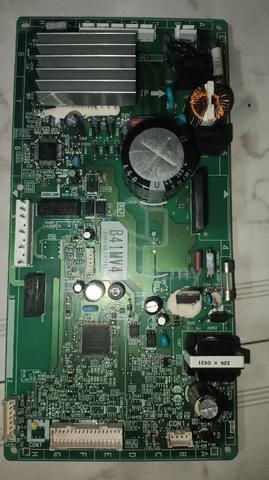

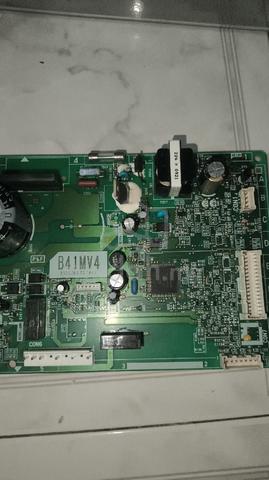

Papan litar (PCB) kod B41MV4 ini adalah papan litar utama (mainboard inverter) bagi Peti Sejuk Inverter Panasonic siri NR-BW414 (seperti model NR-BW414VSMY atau NR-BW414X).

Papan litar ini mempunyai identifikasi berikut:

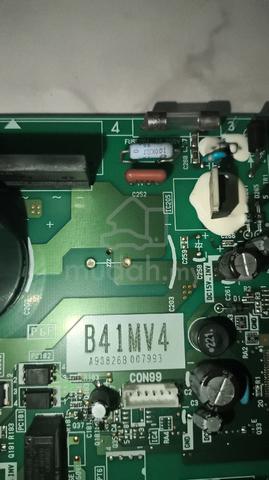

Kod Model: B41MV4

Nombor Siri/Siri Pembuatan: A908269 007993

Komponen Utama yang Kelihatan:

Kapasitor Besar (Gergasi): Berwarna hitam di bahagian tengah atas untuk menapis arus elektrik voltan tinggi.

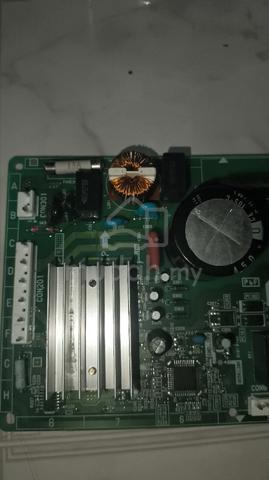

Sinki Haba (Heatsink): Blok aluminium berwarna perak di sebelah kiri untuk menyejukkan komponen kuasa (seperti IPM atau MOSFET).

Fius Perlindungan: Terdapat fius tiub kaca (ditandakan 13A) di bahagian atas kiri untuk keselamatan litar.

Geganti (Relay): Komponen kotak hitam (seperti RY1, RY2) di bahagian bawah untuk mengawal suis kuasa komponen luaran seperti pemampat (compressor) atau motor kipas.

Penyambung (Connectors): Soket putih di bahagian tepi (CON201, CON7, dll.) untuk sambungan wayar ke komponen lain.
